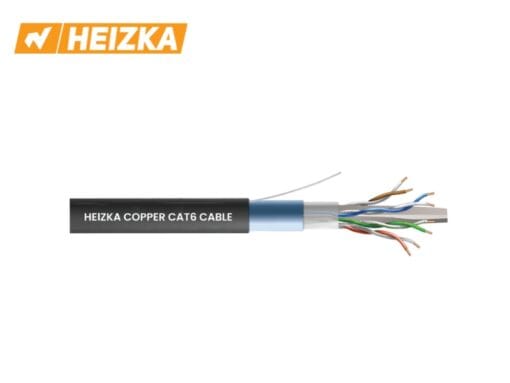

Đặc điểm chính
- 4 cặp xoắn, lõi đồng trần đặc 23AWG
- Chống nhiễu toàn phần bằng lá nhôm + dây thoát (F/UTP)
- Cách điện HDPE
- Hỗ trợ 1000BASE-T, ứng dụng Class E / CAT6
- Hỗ trợ PoE/PoE+
- Vỏ PVC màu xanh dương; 305 m/thùng
Thông số kỹ thuật HEC60S1PC
| Mã sản phẩm | HEC60S1PC |
|---|---|
| Cấu trúc | F/UTP CAT6 4×2×23AWG, chống nhiễu |
| Ruột dẫn | 23 AWG, đồng trần đặc (Solid Bare Copper) |
| Vật liệu cách điện | HDPE |
| Chống nhiễu | Lá nhôm + dây thoát (Drain wire) |
| Đường kính ngoài | 7,4 ± 0,3 mm (PE) / 6,8 ± 0,2 mm (LSZH) |
| Điện trở DC mỗi ruột dẫn | ≤ 9,38 Ω/100 m |
| Điện dung làm việc | ≤ 5,6 nF/100 m |
| Trở kháng | 100 Ω ± 15% (1–100 MHz) |
| NVP | 67% |
| Độ trễ truyền | ≤ 45 ns/100 m |
| Lực kéo | 110 N |
| Bán kính uốn tối thiểu | 10 lần đường kính ngoài |
| Vỏ ngoài | PVC, màu xanh dương |
| Nhiệt độ lắp đặt | 0 đến +70 °C |
| Nhiệt độ làm việc | −20 đến +70 °C |
| Đóng gói | 305 m/thùng |
Nguồn: thông số CAT6 F/UTP trên Heizka.com.
Tiêu chuẩn
- ISO/IEC 11801 / ANSI/TIA/EIA-568.2-D / IEC 61156-5 / EN 50173-1
- Tuân thủ RoHS
Ứng dụng
- Nhà xưởng, bãi đỗ xe, tòa nhà có nhiều nguồn nhiễu (động cơ, thang máy)
- Trung tâm dữ liệu, hệ thống camera IP dùng PoE/PoE+
Chọn CAT6 hay loại khác?
CAT6 F/UTP có lớp lá nhôm chống nhiễu, dùng nơi nhiều nhiễu điện từ. Môi trường văn phòng thông thường có thể chọn CAT6 U/UTP; nếu cần 10 Gigabit, chọn cáp CAT6A.
Chọn loại vỏ cáp nào?
- PE (đen): Vỏ PE chống ẩm cơ bản, phù hợp đoạn đi ngoài trời ngắn; tuyến ngoài trời lâu dài nên dùng cáp chuyên dụng ngoài trời.
- CM (xanh dương): Vỏ CM dùng đi dây trong nhà.
- PVC (xanh dương): Vỏ PVC dùng đi dây trong nhà, chi phí hợp lý.
- LSZH (cam): Vỏ LSZH ít khói, không halogen, chậm cháy theo IEC 60332-1-2 / IEC 60332-3; phù hợp tòa nhà đông người như bệnh viện, trung tâm thương mại, nhà ga.
Khi nào chọn HEC60S1PC thay vì mã CAT6 F/UTP vỏ khác?
Dòng CAT6 F/UTP Heizka có 4 mã. Cả 4 mã cùng cấu trúc 4×2×23AWG, chống nhiễu bằng lá nhôm + dây thoát, đóng gói 305 m/thùng. Điểm khác là vật liệu vỏ ngoài.
| Mã | Vỏ ngoài | Dùng khi |
|---|---|---|
| HEC60S1PC | PVC, xanh dương | Đi dây trong nhà, chi phí hợp lý |
| HEC60S1CM | CM, xanh dương | Đi dây trong nhà |
| HEC60S5LZ | LSZH, cam | Tòa nhà đông người: vỏ ít khói, không halogen, chậm cháy theo IEC 60332-1-2 / IEC 60332-3 |
| HEC60S3PE | PE, đen | Đoạn đi ngoài trời ngắn, cần chống ẩm cơ bản |
Chọn HEC60S1PC khi tuyến đi trong nhà, nơi có nhiễu điện từ và hồ sơ thiết kế không yêu cầu vỏ ít khói. Bệnh viện, trung tâm thương mại, nhà ga nên chọn bản vỏ LSZH HEC60S5LZ.
HEC60S1PC khác CAT6 U/UTP HEC61U1PC ở điểm nào?
| Thông số | HEC60S1PC (F/UTP) | HEC61U1PC (U/UTP) |
|---|---|---|
| Cấu trúc | F/UTP CAT6 4×2×23AWG | U/UTP CAT6 4×2×24AWG |
| Chống nhiễu | Lá nhôm + dây thoát | Không có lớp chống nhiễu |
| Bán kính uốn tối thiểu | 10 lần đường kính ngoài | 8 lần bán kính cáp |
| Vỏ ngoài | PVC, xanh dương | PVC, xanh dương |
| Đóng gói | 305 m/thùng | 305 m hoặc 500 m/thùng |
Văn phòng thông thường dùng HEC61U1PC là đủ. Nhà xưởng, bãi đỗ xe, khu gần động cơ, thang máy nên dùng HEC60S1PC có lớp chống nhiễu. Xem toàn bộ mã ở danh mục cáp mạng CAT6 Heizka.
Chứng từ và bảo hành
- Heizka – thương hiệu đến từ Mỹ.
- Hàng nhập khẩu có đầy đủ CO/CQ.
- Bảo hành tiêu chuẩn 1 năm, mở rộng 15 năm, bảo hành vàng 25 năm. Xem chính sách bảo hành.
Câu hỏi thường gặp
Cáp HEC60S1PC hỗ trợ tốc độ nào?
Gigabit Ethernet (1000BASE-T) + PoE/PoE+.
Cáp HEC60S1PC có chống nhiễu không?
Có. Cáp có lớp lá nhôm bọc toàn bộ 4 cặp và dây thoát để nối đất.
Bán kính uốn tối thiểu là bao nhiêu?
10 lần đường kính ngoài của cáp.
Cáp được đóng gói thế nào?
305 m/thùng. Liên hệ hotline 0965.025.902 hoặc gửi yêu cầu báo giá.
