Đặc điểm chính
- Giao 4 ngả 90° trên mặt phẳng ngang, hai nhánh cùng cỡ
- Định hình giữ dây nhảy quang trong bán kính uốn cong tối thiểu
- Nhựa tự tắt, chống cháy UL94-V0
- Màu vàng dễ nhận biết, tách riêng tuyến quang khỏi tuyến cáp đồng
- Đóng kín bằng nắp đậy cùng series (với loại có nắp)
Thông số kỹ thuật 31630
| Mã sản phẩm | 31630 |
|---|---|
| Tên theo catalogue | 240mm Horizontal Cross |
| Series | 240 Series |
| Chiều rộng (W) | 240 mm |
| Chiều cao (H) | 100 mm |
| Kích thước tổng | 476 × 476 × 119 mm |
| Màu | Vàng |
| Vật liệu | PVC/ABS |
| Chống cháy | UL94-V0 |
| Lắp đặt | Cần 4 bộ nối 240 Series. |
Nguồn: Horizontal Cross – Heizka.com.
Kích thước có thể thay đổi không báo trước; xác nhận kích thước quan trọng với Heizka trước khi đặt hàng.
Tiêu chuẩn
- Chống cháy UL94-V0 (nhựa tự tắt)
- Linh kiện nhựa đạt RoHS
- Giá đỡ kim loại của hệ thống: thép mạ kẽm điện phân, sơn tĩnh điện
Ứng dụng

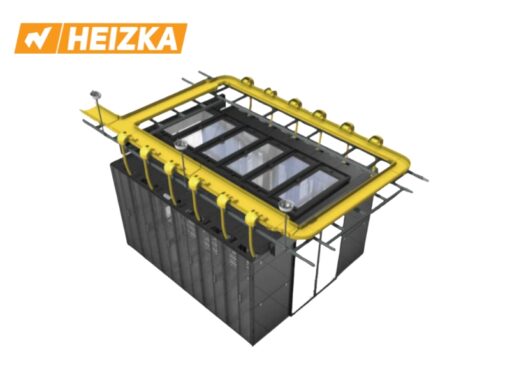

- Trung tâm dữ liệu, phòng máy chủ: đi dây nhảy quang giữa các tủ và các dãy tủ
- Tổng đài viễn thông, phòng thiết bị
- Khu vực ODF và đấu chéo quang
- Công trình cần tách riêng và bảo vệ tuyến cáp quang
Chọn phụ kiện máng quang 240 Series
- Co ngang 90° – 31690
- Bộ nối Type B – LL262
- Nắp co ngang 90° – 38692
- Co ngang 45° không cần bộ nối – LL26F
- Nắp co ngang 45° không cần bộ nối – 38651
- Co lên 45° – 316F0
- Nắp co lên 45° – 38652
- Co xuống 45° – 31680
- Nắp co xuống 45° – 38653
- Tê ngang – 31620
- Nắp tê ngang – 38632
- Tê rẽ nhánh – LL26E
- Tê đứng – 36340
- Ngã tư ngang – 31630
- Nắp ngã tư ngang – 38644
- Nắp bịt đầu – LL26A
Mỗi co, tê, ngã tư cố định vào tuyến bằng bộ nối cùng series; số bộ nối cần dùng ghi trong bảng thông số của từng phụ kiện.
Chứng từ và bảo hành
- Heizka – thương hiệu đến từ Mỹ.
- Hàng nhập khẩu có đầy đủ CO/CQ.
- Bảo hành tiêu chuẩn 1 năm, mở rộng 15 năm, bảo hành vàng 25 năm. Xem chính sách bảo hành.
Câu hỏi thường gặp
31630 dùng cho máng cỡ nào?
Dùng cho máng cáp quang Heizka 240 Series, tiết diện 240 × 100 mm.
Lắp đặt cần những gì?
Cần 4 bộ nối 240 Series.
Máng quang Heizka có chống cháy không?
Có. Vật liệu đạt chuẩn chống cháy UL94-V0, linh kiện nhựa đạt RoHS.
Đặt hàng thế nào?
Gửi bản vẽ tuyến hoặc BOQ, số lượng từng mã. Liên hệ hotline 0965.025.902 hoặc gửi yêu cầu báo giá.
