Đặc điểm chính
- Nắp đậy cho co lên 90° 60 Series, che kín sợi quang tại vị trí nâng tuyến
- Nhựa tự tắt, chống cháy UL94-V0
- Màu vàng dễ nhận biết, tách riêng tuyến quang khỏi tuyến cáp đồng
Thông số kỹ thuật 38153
| Mã sản phẩm | 38153 |
|---|---|
| Tên theo catalogue | 60mm 90° Up Elbow Cover |
| Series | 60 Series |
| Chiều rộng (W) | 60 mm |
| Chiều cao (H) | — |
| Kích thước tổng | 85 × 64 × 85 mm |
| Màu | Vàng |
| Vật liệu | PVC/ABS |
| Chống cháy | UL94-V0 |
Nguồn: 90° Up Elbow – Heizka.com.
Kích thước có thể thay đổi không báo trước; xác nhận kích thước quan trọng với Heizka trước khi đặt hàng.
Tiêu chuẩn
- Chống cháy UL94-V0 (nhựa tự tắt)
- Linh kiện nhựa đạt RoHS
- Giá đỡ kim loại của hệ thống: thép mạ kẽm điện phân, sơn tĩnh điện
Ứng dụng

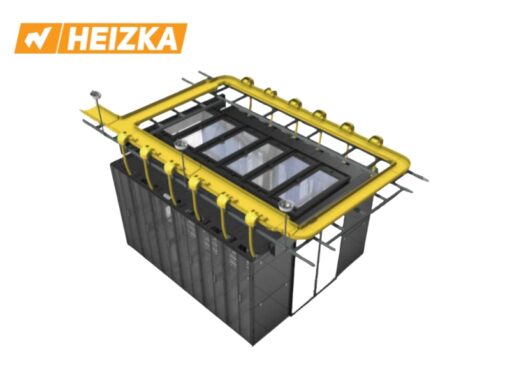

- Trung tâm dữ liệu, phòng máy chủ: đi dây nhảy quang giữa các tủ và các dãy tủ
- Tổng đài viễn thông, phòng thiết bị
- Khu vực ODF và đấu chéo quang
- Công trình cần tách riêng và bảo vệ tuyến cáp quang
Chọn phụ kiện máng quang 60 Series
- Bộ nối Type A – 311A0
- Co ngang 90° – 31190
- Nắp co ngang 90° – 38192
- Co lên 90° – 31150
- Nắp co lên 90° – 38153
- Co xuống 90° – 311X0
- Tê ngang – 31120
- Nắp tê ngang – 38132
- Ngã tư ngang – 31130
- Nắp ngã tư ngang – 38142
Mỗi co, tê, ngã tư cố định vào tuyến bằng bộ nối cùng series; số bộ nối cần dùng ghi trong bảng thông số của từng phụ kiện.
38153 dùng ở đâu trên tuyến và đi kèm mã nào?
- Vị trí lắp: tại điểm tuyến máng 60 Series đổi hướng đi lên 90°.
- Đi kèm thân co lên 90° 31150 (kích thước tổng 140 × 64 × 140 mm). Nắp 38153 lắp lên thân co để che kín sợi quang.
- Thân co 31150 cần 2 bộ nối 60 Series (bộ nối Type A 311A0). Nắp 38153 không cần bộ nối riêng.
- Một điểm co lên hoàn chỉnh gồm: 1 thân 31150 + 1 nắp 38153 + 2 bộ nối 311A0.
38153 khác nắp tê ngang 38132 ở điểm nào?
| Mã nắp | Đậy cho thân | Kích thước tổng |
|---|---|---|
| 38153 | Co lên 90° 31150 | 85 × 64 × 85 mm |
| 38132 | Tê ngang 31120 | 204 × 134 × 7,5 mm |
Nắp 38153 cao 85 mm theo góc co lên. Nắp 38132 chỉ dày 7,5 mm, đậy phẳng trên tê ngang. Hai mã không dùng thay nhau; chọn nắp theo thân phụ kiện đã đặt. Bảng mã đầy đủ xem ở trang máng cáp quang 60 Series.
Chứng từ và bảo hành
- Heizka – thương hiệu đến từ Mỹ.
- Hàng nhập khẩu có đầy đủ CO/CQ.
- Bảo hành tiêu chuẩn 1 năm, mở rộng 15 năm, bảo hành vàng 25 năm. Xem chính sách bảo hành.
Câu hỏi thường gặp
38153 dùng cho máng cỡ nào?
Dùng cho máng cáp quang Heizka 60 Series, tiết diện 60 × 60 mm.
38153 có phải là phụ kiện hoàn chỉnh không?
Không. 38153 là nắp đậy, lắp cùng thân co lên 90° 60 Series.
Máng quang Heizka có chống cháy không?
Có. Vật liệu đạt chuẩn chống cháy UL94-V0, linh kiện nhựa đạt RoHS.
Đặt hàng thế nào?
Gửi bản vẽ tuyến hoặc BOQ, số lượng từng mã. Liên hệ hotline 0965.025.902 hoặc gửi yêu cầu báo giá.
