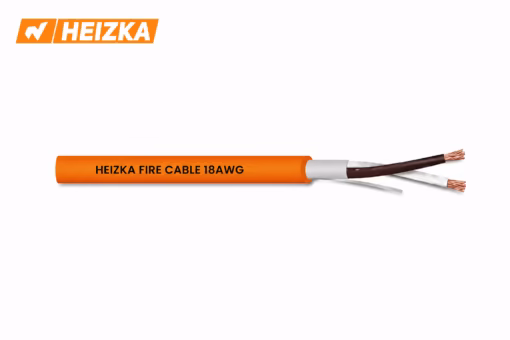

Đặc điểm chính
- 2 lõi × 18AWG, ruột đồng trần bện
- Cách điện cao su silicone, bao phủ 100%
- Vỏ ngoài LSZH (ít khói, không halogen), màu cam
- Chống nhiễu bằng băng nhôm/polyester (AL/PET), độ phủ 100%
- Chịu lửa 950 °C trong 180 phút (BS 6387 Cat C)
- Nhiệt độ vận hành −20 °C đến +200 °C
- Điện áp định mức 300/500 V; 500 m/cuộn
Thông số kỹ thuật HER18S2LZ
| Mã sản phẩm | HER18S2LZ |
|---|---|
| Số lõi / tiết diện | 2 lõi × 18AWG |
| Ruột dẫn | Đồng trần bện (Stranded bare copper) |
| Cấu trúc | Chống nhiễu (Shielded), băng nhôm/polyester (AL/PET) |
| Điện áp định mức | 300/500 V |
| Điện áp thử cách điện (Dielectric Strength) | 2000 V; không phải điện áp vận hành |
| Vật liệu cách điện / tỷ lệ bao phủ | Silicone / 100% |
| Chiều dày cách điện | 0,49 ± 0,05 mm |
| Đường kính lõi sau cách điện | 2,0 ± 0,10 mm |
| Độ phủ màn chắn | 100% |
| Vỏ ngoài | LSZH, màu cam |
| Chiều dày vỏ ngoài | 0,7 ± 0,1 mm |
| Đường kính ngoài | 5,6 ± 0,3 mm |
| Điện trở DC ruột dẫn tối đa ở 20 °C | 21,4 Ω/km |
| Nhiệt độ vận hành | −20 °C đến +200 °C |
| Độ giãn dài khi đứt | 150% |
| Độ bền kéo | 10 N/mm² |
| Quy cách | 500 m/cuộn |
Nguồn: catalogue HER18S2LZ.
Tiêu chuẩn và phạm vi hồ sơ kỹ thuật
Catalogue viện dẫn IEC 60331-1, IEC 60332-1, CNS 11175, EN 50200, EN 61034-2, BS 5839-1 và BS 6387. Danh sách viện dẫn không thay thế báo cáo thử nghiệm của từng đặc tính. Cần kiểm tra đúng phần, phiên bản, phạm vi đường kính và cấu trúc mẫu trước khi kết luận áp dụng.
BS 5839-1 là hướng dẫn về hệ thống báo cháy, không phải phiếu thử chịu lửa của cáp. Chậm cháy, duy trì mạch, khói và halogen phải đối chiếu hồ sơ riêng. Kết quả BS 6387 mức C không tự chứng minh đầy đủ CWZ hoặc PH60.
Xem catalogue và phiếu thử nghiệm được liên kết trên trang; có thể yêu cầu hồ sơ kỹ thuật cho mã HER18S2LZ trước khi trình duyệt. Các thông số trong bảng được giữ theo catalogue hãng.
Ứng dụng
- Đi dây tín hiệu cho hệ thống báo cháy: đầu báo, nút ấn, chuông, đèn báo
- Thiết bị báo hiệu và hệ thống báo động
- Thiết bị điện tử trong nhà, khu dân cư, tòa nhà
- Tuyến cáp đi gần nguồn nhiễu: cáp động lực, động cơ, biến tần
Chọn loại chống nhiễu hay không chống nhiễu?
HER18S2LZ có màn chắn AL/PET để giảm ảnh hưởng nhiễu điện từ khi đấu nối phù hợp. Chọn shield theo manual tủ và thiết kế; vẫn phải tuân thủ phân cách với cáp động lực và sơ đồ tiếp địa. Có shield không phải căn cứ để tự cho phép đi chung máng với dây nguồn. So sánh loại có và không shield tại danh mục cáp chống cháy chống nhiễu Heizka.
Điện trở vòng HER18S2LZ theo chiều dài tuyến
Điện trở DC tối đa của mỗi lõi là 21,4 Ω/km ở 20 °C (theo catalogue). Điện trở vòng tính cả dây đi và dây về: điện trở vòng = 2 × điện trở 1 lõi × chiều dài tuyến.
| Chiều dài tuyến | Điện trở vòng tối đa |
|---|---|
| 100 m | 4,28 Ω |
| 250 m | 10,70 Ω |
| 500 m | 21,40 Ω |
| 1.000 m | 42,80 Ω |
Đối chiếu giá trị này với giới hạn điện trở loop hoặc sụt áp trong manual của tủ báo cháy. Khi nhiệt độ môi trường cao hơn 20 °C, điện trở thực tế tăng. Xem cách tính chi tiết trong bài chọn cáp tín hiệu cho hệ thống báo cháy hoặc dùng công cụ chọn cáp báo cháy.
So sánh HER18S2LZ với mã gần nhất
| Thông số | HER18S2LZ | HER10S2LZ | HER16S2LZ |
|---|---|---|---|
| Tiết diện | 2 lõi × 18AWG | 2×1,0 mm² | 2 lõi × 16AWG |
| Chống nhiễu | Có (AL/PET + drain wire) | Có (AL/PET + drain wire) | Có (AL/PET + drain wire) |
| Điện áp định mức | 300/500 V | 300 V | 300/500 V |
| Đường kính ngoài | 5,6 ± 0,3 mm | 5,7 ± 0,3 mm | 6,6 ± 0,3 mm |
| Điện trở DC tối đa ở 20 °C | 21,4 Ω/km | 21,4 Ω/km | 12,33 Ω/km |
Khi nào chọn HER18S2LZ?
- Chọn loại có chống nhiễu (mã S2LZ) khi manual tủ hoặc thiết kế yêu cầu cáp có màn chắn, hoặc khi tuyến đi gần nguồn nhiễu như cáp động lực, động cơ, biến tần.
- Catalogue Heizka ghi HER18S2LZ là 18AWG (~1,0 mm²), còn HER10S2LZ là 2×1,0 mm² (18AWG). Hai mã có cùng điện trở DC tối đa 21,4 Ω/km; khác nhau ở cách ghi tiết diện và điện áp định mức (300/500 V so với 300 V). Nên chọn mã ghi theo cùng đơn vị với bản vẽ, BOQ hoặc manual tủ để hồ sơ trình duyệt khớp nhau.
- Nếu điện trở vòng vượt giới hạn của tủ ở chiều dài tuyến cần dùng, chuyển lên HER16S2LZ (16AWG, 12,33 Ω/km).
Chứng từ và bảo hành
- Hàng nhập khẩu có đầy đủ CO/CQ.
- Bảo hành tiêu chuẩn 1 năm, mở rộng 15 năm, bảo hành vàng 25 năm. Xem chính sách bảo hành.
Câu hỏi thường gặp
Cáp HER18S2LZ có chống nhiễu không?
Có. Cáp có lớp chống nhiễu bằng băng nhôm/polyester (AL/PET), độ phủ 100%.
Cáp chịu được lửa bao lâu?
Cáp đạt thử nghiệm 950 °C trong 180 phút theo BS 6387 Cat C.
Điện áp làm việc của cáp là bao nhiêu?
Điện áp định mức là 300/500 V. Mức 2000 V là điện áp thử cách điện, không phải điện áp vận hành.
Cáp được bán theo quy cách nào?
500 m/cuộn. Liên hệ hotline 0965.025.902 hoặc gửi yêu cầu báo giá.
