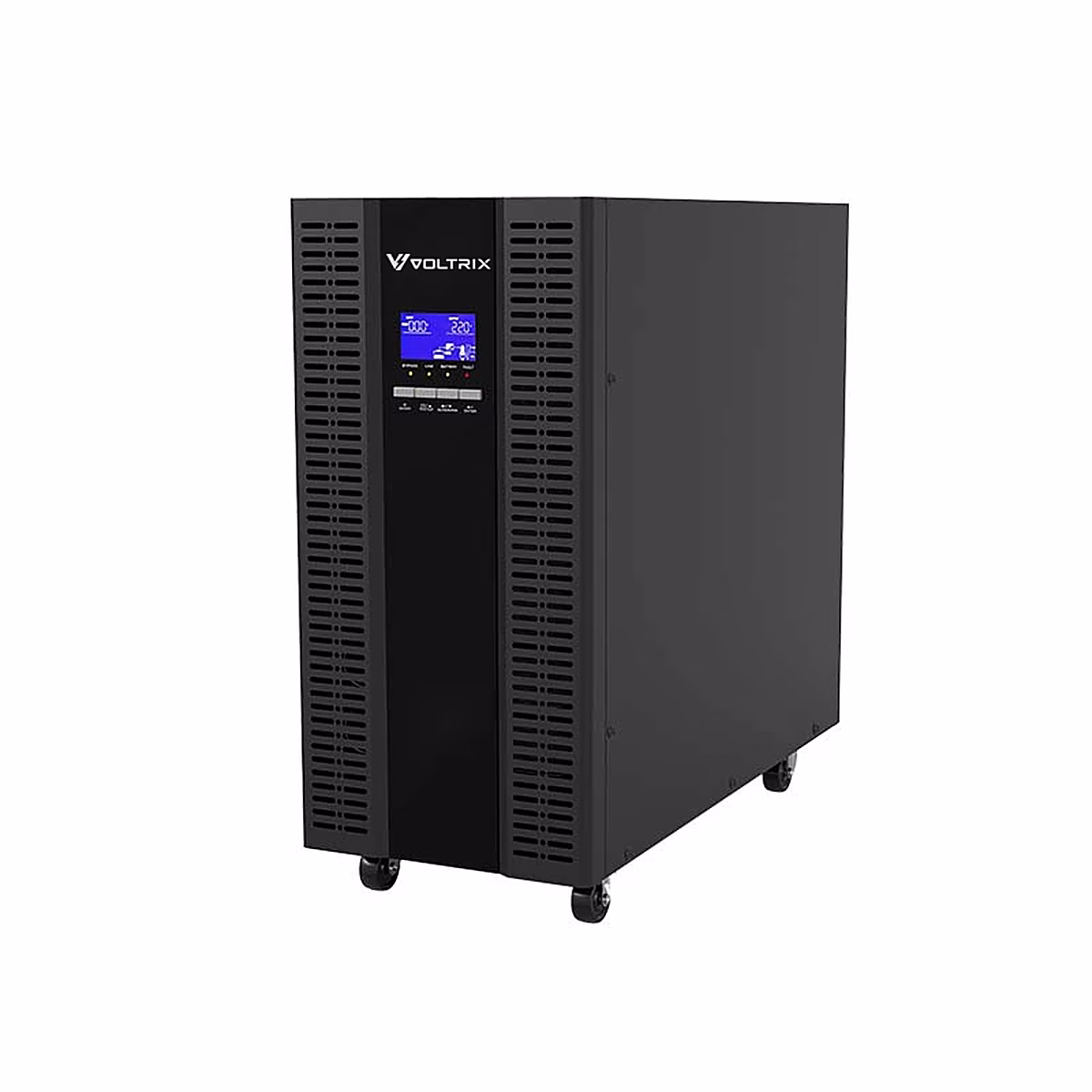

UPS Online Voltrix S15K 15 kVA là bộ lưu điện VRLA thuộc S-Series của Voltrix by Heizka, công suất 15 kVA / 13.5 kW, sử dụng công nghệ Online chuyển đổi kép (VFI). Thiết bị dùng ắc quy VRLA tích hợp, cung cấp nguồn dự phòng cho máy chủ, thiết bị mạng và hệ thống điều khiển khi điện lưới gián đoạn.
Model có dạng Tower, đầu vào ba pha hoặc một pha và đầu ra một pha. Theo thông số hãng: lưu điện ≥ 6 phút ở 50% tải và ≥ 1,5 phút ở 100% tải. Thông số lưu điện là giá trị tham khảo của hãng, phụ thuộc nhiệt độ, tải thực tế, tuổi pin và lịch sử phóng điện.
Đặc điểm chính
- Công suất định mức 15 kVA / 13.5 kW; cần kiểm tra cả kVA và kW khi chọn tải.
- Online chuyển đổi kép, điện áp ra dạng sóng sin; chuyển giữa điện lưới và pin 0 ms theo thông số hãng. Thời gian chuyển sang bypass xem riêng trong bảng thông số.
- Ắc quy VRLA chì kín khí; có bản pin tích hợp và bản KL dùng ắc quy ngoài.
- Dải điện áp đầu vào theo hãng: 156 ~ 520 VAC.
- Bộ pin tích hợp giúp triển khai hệ thống dự phòng gọn; xem thời gian lưu điện theo mức tải trong catalog.
- Giao tiếp RS232 và USB; SNMP là tùy chọn để giám sát qua mạng.
- Lớp phủ bảo vệ bo mạch (conformal coating) theo công bố hãng, hỗ trợ bảo vệ điện tử trong môi trường bụi và ẩm.
Thông số kỹ thuật S15K
Bảng tiếng Anh dưới đây giữ nguyên nội dung từ Heizka.com để đối chiếu hồ sơ kỹ thuật. Có thể cuộn ngang trên điện thoại.
| INPUT | |
|---|---|
| Topology | Online Double Conversion (VFI) |
| Input Config | 3Φ (L1/L2/L3/N)+PE or 1Φ L/N+PE |
| Nominal Input V | 380 / 400 / 415 VAC (3Φ) |
| Input Voltage Range | 156 ~ 520 VAC |
| Bypass Voltage Range | 310 ~ 450 VAC |
| Input Freq. Range | (40~70) Hz ±0.5 Hz |
| OUTPUT | |
| Output Voltage | 220 / 230 / 240 VAC ±2% |
| Output Freq (Sync) | 50/60 Hz ±4 Hz |
| Output Freq (Fix) | 50/60 Hz ±1% |
| THDv (Lin. / Non-lin.) | < 2% / < 7% |
| Transfer Time | 0 ms |
| Input Power Factor | > 0.99 |
| Output Waveform | Pure Sine Wave |
| EFFICIENCY | |
| Line / ECO / Battery | 93% / >95% / 92% |
| BATTERY & CHARGER | |
| Battery Type | VRLA Sealed Lead Acid |
| Battery Config. | 32×12V/7AH (int.) |
| Battery Voltage | 192 VDC (240V charge) |
| Backup @50% / 100% | ≥ 6 min / ≥ 1.5 min |
| Recharge Time / Curr. | ~5h to 90% / 1.5 A |
| Communication | RS232 + USB / SNMP (opt.) |
| PHYSICAL | |
| Form Factor | Tower |
| Dimensions W×D×H (mm) | 299×698×700 |
| Net / Gross Weight | 88.7 kg / 124.7 kg |
| Acoustic Noise | < 50 dB(A) |
| ENVIRONMENT | |
| Operating Temp. | 0 ~ +40°C |
| Humidity | 5 ~ 97% RH (Non-condensing) |
Ứng dụng và lựa chọn cấu hình
- Nhóm máy chủ, thiết bị viễn thông và tải điều khiển tập trung cần công suất dự phòng lớn.
- Hệ thống giám sát và điều khiển có yêu cầu duy trì hoạt động khi mất điện; kiểm tra khả năng tương thích với thiết bị thực tế.
Chọn Tower khi có vị trí đặt sàn và không gian thông gió phù hợp. Xác nhận kích thước, chiều sâu tủ, tải trọng và phụ kiện lắp đặt trước khi đặt hàng.
Nếu cần thời gian dự phòng dài hơn thông số bản pin tích hợp, liên hệ để chọn phiên bản pin ngoài hoặc cấu hình tương ứng đã được hãng xác nhận. Thiết bị này có đầu ra một pha; không lựa chọn cho tải yêu cầu đầu ra ba pha nếu chưa có giải pháp được xác nhận.
Model và mã đặt hàng
| Voltrix Model | Form Factor | Apparent / Active Power | Battery | Part Number |
|---|---|---|---|---|
| S15K | Tower | 15 kVA / 13.5 kW | Internal VRLA (32×12V/7AH) | VTX-S15K |
Thông tin model, công suất và mã đặt hàng trong bảng được giữ bằng tiếng Anh như tài liệu hãng. Cấu hình chuỗi pin và sơ đồ nối tiếp/song song cần được hãng xác nhận trước khi thi công.
Tải catalog UPS S15K – tiếng Anh
Các file PDF được lưu trực tiếp trên Heizka.vn, giữ nguyên bảng thông số và bố cục của tài liệu gốc. Tham khảo trang sản phẩm chính thức S15K trên Heizka.com.
Tiêu chuẩn và bảo hành
Theo công bố tại Heizka.com: ISO 9001:2015; CE; IEC/EN 62040-1 về an toàn UPS; IEC/EN 62040-2 về EMC (Class C2); RoHS 2011/65/EU. Khi trình duyệt vật tư, đề nghị cung cấp tài liệu chứng nhận phù hợp với đúng model và lô hàng.
Nguồn hãng công bố bảo hành hệ thống UPS 2 năm; ắc quy VRLA 1 năm. Phạm vi cung cấp, dịch vụ và điều kiện áp dụng tại Việt Nam được xác nhận trong báo giá/hợp đồng.
Câu hỏi thường gặp
UPS S15K chịu được tải bao nhiêu?
Công suất định mức là 15 kVA / 13.5 kW. Tổng tải phải đáp ứng cả hai giới hạn; cần tính thêm tải khởi động và nhu cầu mở rộng khi chọn cấu hình.
UPS S15K có sẵn pin không?
Đây là bản pin tích hợp. Cấu hình và thời gian dự phòng được công bố trong bảng thông số và catalog.
Thời gian lưu điện có cố định không?
Không. Thời gian phụ thuộc mức tải, cấu hình pin, nhiệt độ và tình trạng pin. Theo thông số hãng: lưu điện ≥ 6 phút ở 50% tải và ≥ 1,5 phút ở 100% tải.
